Konfigurasi VoIP Dengan Default VLAN 1 Menggunakan Cisco Paket Tracer

Hai semua, kali ini saya akan memberikan tutorial konfigurasi VoIP Menggunakan CPT atau Cisco packet tracer

yang dibutuhkan :

-aplikasi cisco paket tracer

-dan tentunya pc atau laptop hehehehe

kita lanjut ke tutorial saja...

1. kita buat topologi di bawah

-dengan menggunakan router 2811

-menggunakan switch 2960

-pakai ip phone

-menggunakan kabel straight

-hubungkan dari router ke switch menggunakan fastethernet0/0

-di switch fastethernet0/1

-pilih kabel straight lagi dan colokan switch ke semua phone menggunakan fastethernet0/2

-di IP colokan ke switch karena dari switch

2. kita klik IP Phone, dan masukan yang di kotak merah ke bawah

-seperti dibawah ini

3. jika semuanya sudah terpasang, kabel akan berwarna hijau

4. selanjutnya kalian klik switch, klik CLI untuk mengkonfigurasi switch

5.  lalu ketik seperti yang ada di bawah ini :

Switch>enable

Switch#conf t

Switch(config)#interface range fastEthernet 0/1-4

Switch(config-if-range)#switchport mode access

Switch(config-if-range)#switchport voice vlan 1

Switch(config-if-range)#exit

Switch(config)#exit

6. lalu kita ke router dan klik CLI dan ketik no

7. ketik n dan enter untuk melanjutkan

8. kalian  ketik seperti gambar di bawah

9. selanjutnya kita ketikan perintah dibawah untuk setting dhcp

10. selanjutnya kalian ketik perintah di bawah

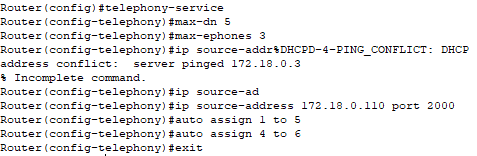

11. kalian ketik lagi seperti yg di bawah, untuk, mensetting number dari setiap telepon, kalau berhasil ada bacaan "IPPHONE-6-REGISTER" "Phone has registered"

12. kalian klik kedua phone dan tes, dengan cara, buka GUI terlebih dahulu, yang di kotakan adalah nomor yang tadi kita setting tadi,lalu klian ketik nomor dari salah satu phone tadi.

13. lalu klik telfonnya lalu lihat yang di telfon, kalau kelap kelip, berarti berhasil

14. oh iya, cara untuk mensave settingan. di bawah ini

sekian tutorial dari saya

semoga bermanfaat!!
