Konfigurasi Wireless Point To Multipoint Mikrotik Via Winbox



Hai kalian! kali ini saya akan memberikan tutorial Konfigurasi Wireless Point To Multipoint Mikrotik Via Winbox.

 Tutorial Kali ini agak berbeda dari point to point, bedanya Point To Multipoint adalah satu komputer/perangkat yang dapat di sambungkan ke banyak komputer/perangkat dan biasanya jaringan ini digunakan pada area hotspot ataupun pada warnet. karena dari 1 server di sebar ke beberapa client, intinya Point To Point itu antar 2 pc, tidak bisa lebih, kalau Point To Multipoint, bisa lebih dari 2

 oke kita lanjut ke bahan bahan yang di perlukan

 -Router Board 951 untuk pemancar/server
-Router Board 2 buah, untuk client
-Winbox

 Topologi

kuy kita lanjut.

 1. pertama kita hubungkan ke RB pemancar/server.


2. kita buka wireless untuk mulai mensetting


3. kita ke interface, kemudian klik wlan 1 dan klik centang untuk mengaktifkannya


4. jika sudah seperti ini, kalian double klik pada wlan untuk mensettingnya

5. ubah mode menjadi ap bridge untuk band terserah kalian ya, disini saya menggunakan band  2GHz-B, jangan lupa memberi nama AP yang akan kita buat, disini saya menamainya PTMP 10,11,12.


6. kemudian kita ke komputer client yang ke 1, kita scan untuk menyambung kan ke AP yang tadi kita buat.



7. klik start terlebih dahulu, pilih AP yang tadi kita buat lalu connect

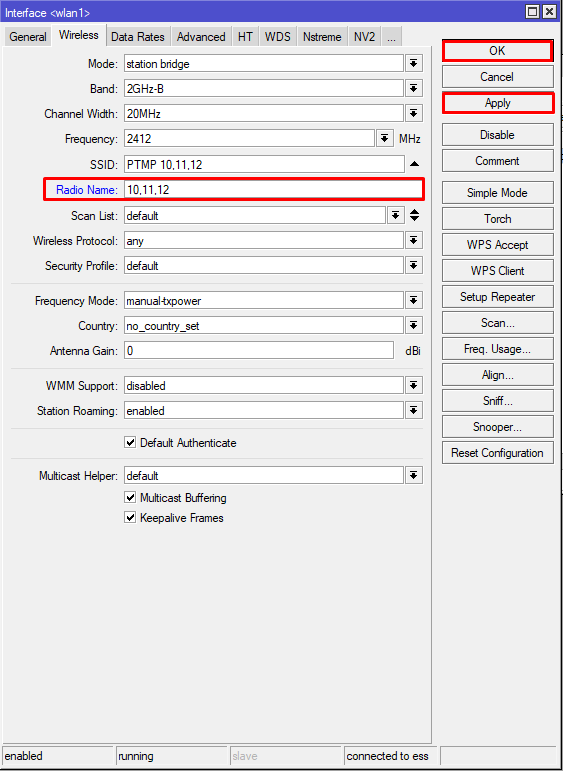

8. oiya jangan lupa untuk menamai radio name, jika kalian tidak ada radio name nya, kalian ubah dulu mode nya menjadi advance mode, ada di sebelah kanan,

LAKUKAN HAL YANG SAMA PADA RB CLIENT YANG LAINNYA



9. jika sudah, kalian lihat di rb server, klik registration, dan lihat, ada 2 yang terhubung, inilah keuntungan dari multipoint, bisa lebih dari 2 client atau penerima

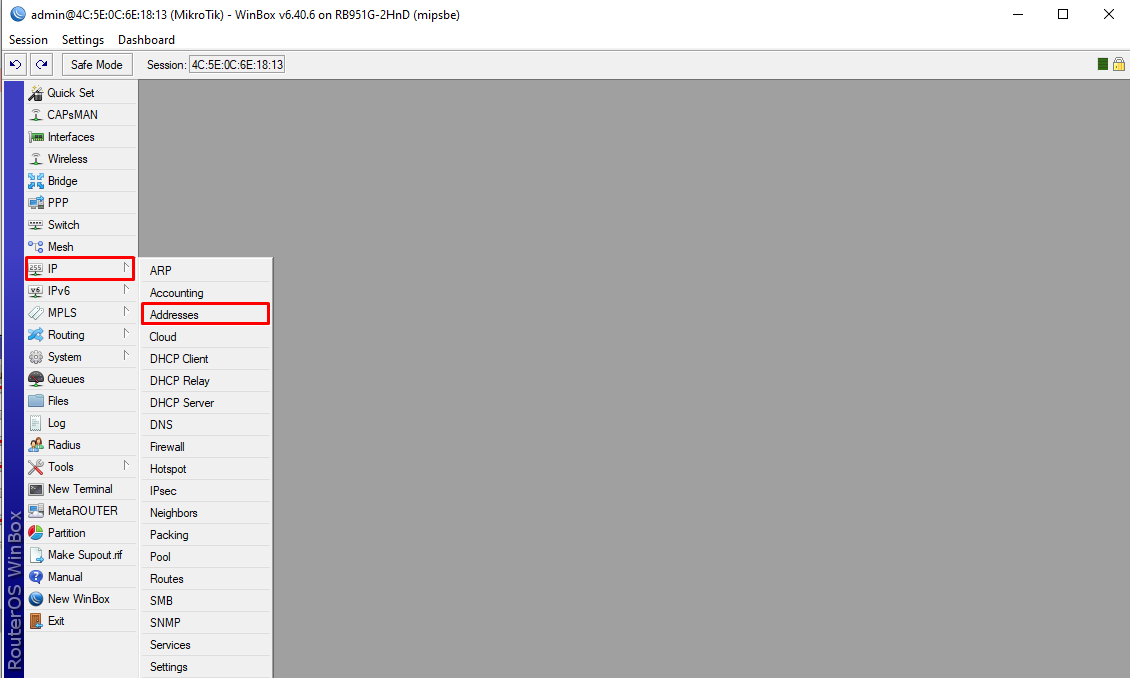

10. setelah itu kalian setting ip, klik ip dan addresses



11. klik simbol tambah untuk menambahkan ip, masukan ip dan pilih ether 2



12. tambahkan juga ip si wlan 1



13. sampai seperti ini

LAKUKAN HAL YANG SAMA PADA RB CLIENT, BEDAIN IPNYA YAA



14. kita lakukan uji ping di terminal, klik new terminal



15. kita test ping ke semua client, jika terhubung akan seperti ini
